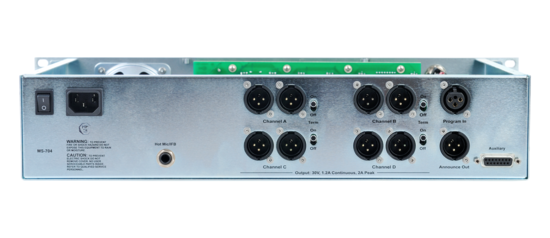

Station centrale avec HP - Clear-Com MS-704

Entrée micro du panneau

Type d'entrée : Electret

Impédance d'entrée : >=2K

Seuil de l'écrêteur de micro : 0dBu ± 3dB

Gamme de l'écrêteur de micro : >= 20dB



Entrée du micro-casque

Type d'entrée : Dynamique

Impédance d'entrée : >= 1K

Seuil de l'écrêteur de micro : 0dBu ± 3dB

Gamme de l'écrêteur de micro : >= 15 dB



Entrée ligne de programme

Niveau maximum avant écrêtage : >= 20dBu

Impédance d'entrée : >= 5K



Sortie casque

Impédance de charge : >= 8

Impédance de sortie : <= 25

Seuil du limiteur de sortie : +5dBu ± 3dB

Niveau de sortie maximum avant distorsion : >= 17dBu



Sortie haut-parleur

Impédance de charge : >= 4

Niveau de sortie maximum avant 1% de distorsion : 20dBu ± 2dBu



Sortie Partyline

O Bruit : < -74dBu

Impédance de sortie : >10K



Entrée Partyline

Diaphonie : < -60dB

Niveau maximum avant écrêtage : >= 12dBu

Capacité de neutralisation du sidetone : > 25dB



Annonce de la scène/Sortie de ligne symétrique

Type : Symétrique

Impédance de sortie : >= 200

Impédance de charge : >= 600



IFB/Hot Mic

Type : asymétrique

Impédance de sortie : 180

Impédance de charge : >= 600



Réponse en fréquence

Microphone de panneau - Partyline : 600 - 10kHz ± 3dB

Micro-casque - Partyline : 200 - 12kHz ± 3dB

Micro casque - Sortie ligne : 200 - 12kHz ± 3dB

Entrée de programme - Partyline : 100 17kHz ± 3dB

Entrée de programme - Sortie casque : 200 - 10kHz ± 3dB

Entrée de programme - Sortie haut-parleur : 300 - 10kHz ± 3dB

Partyline - Sortie casque : 200 - 10kHz ± 3dB

Partyline - Sortie haut-parleur : 300 - 10kHz ± 3dB



Distorsion maximale

Microphone de panneau - Partyline : <= 0.5%

Microphone du casque - Partyline : <= 0.5%

Micro-casque - Sortie de ligne : <= 0.5%

Entrée de programme - Ligne secondaire : <= 0.2%

Entrée de programme - Sortie casque : <= 0.2%

Entrée de programme - Sortie haut-parleur : <= 0.5%

Ligne Partyline - Sortie casque : <= 0.2%

Partyline - Sortie haut-parleur : <= 0.5%



Bruit

Panel Mic - Partyline : < -65dBu

Microphone du casque - Partyline : < -70dBu

Micro-casque - Sortie ligne : < -55dBu

Entrée de programme - Ligne de partie : < -85dBu

Entrée de programme - Sortie casque : < -60dBu

Entrée de programme - Sortie haut-parleur : < -60dBu

Ligne Partyline - Sortie casque : < -50dBu

Partyline - Sortie haut-parleur : < -50dBu



Gain maximum

Panel Mic - Partyline : >= 37dB

Micro-casque - Partyline : 41dB ± 2dB

Micro casque - Sortie Hot Mic : 55dB ± 3dB

Micro-casque - Sortie d'annonce : 55dB ± 3dB

Entrée de programme - ligne de parti : >= -16dB

Entrée du programme - Sortie du casque : >= 18dB

Entrée de programme - Sortie haut-parleur : >= 24dB

Ligne Partyline - Sortie casque : >= 34dB

Partyline - Sortie haut-parleur : >= 40dB



Gain minimum

Panel Mic - Partyline : <= 25 dB



Alimentation secteur

Plage de tension d'entrée : 100 - 240V AC

Fréquence d'entrée : 50 - 60Hz

Puissance d'entrée : <= 60V AC

Tension de sortie : 30V DC ± 0.5V

Courant de sortie par canal (continu) : 1.2A

Courant de sortie par canal (crête) : 2A (Ne pas dépasser la valeur nominale de 1,2A pendant plus de 2 secondes par période de 1 minute)

Délai de rétablissement après un court-circuit (1er court-circuit) : <= 0,5 seconde

Temps de rétablissement après un court-circuit >= 20 courts-circuits en 20sec : <= 20 sec



Condition d’utilisation

0 - 50°C (32 - 122°F)



Dimensions

483 x 88 x 267 mm (LxHxP)



Poids

2,8 kg (6,1lbs)
