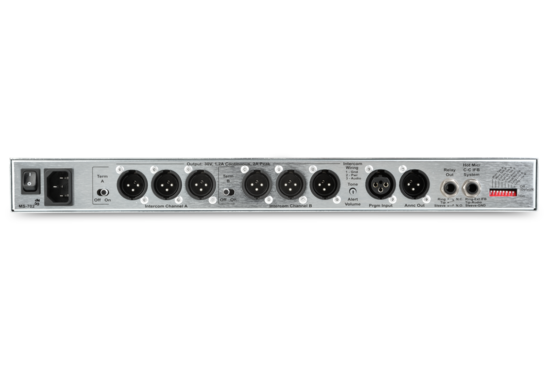

Station centrale avec HP - Clear-Com MS-702

Capacité des stations
Jusqu'à 55 beltpacks RS-701 ou 10 postes haut-parleurs ou
ou 12 postes de casque distribués sur les
les deux canaux

Entrée microphone du panel

Type d'entrée : Electret

Impédance d'entrée : >=2K

Seuil de l'écrêteur de micro : 0dBu ±3dB
Gamme de l'écrêteur de micro : >= 20dB

Entrée du micro-casque
Type d'entrée : Dynamique
Impédance d'entrée : >= 1K
Seuil de l'écrêteur de micro : 0dBu ± 3dB
Gamme de l'écrêteur de micro : >= 15dB

Entrée ligne de programme (program Line Input)
Niveau maximum avant écrêtage : >= 20dBu
Impédance d'entrée : >= 5K
Sortie casque
Impédance de charge : >= 8
Impédance de sortie : <= 25
Seuil du limiteur de sortie : +5dBu ± 3dB
Niveau de sortie maximum avant distorsion :>= 17dBu

Sortie haut-parleur
Impédance de charge : >= 4
Niveau de sortie maximum avant 1% de distorsion : 20dBu ± 2dBu

Sortie Partyline
O Bruit : < -74dBu
Impédance de sortie : >10K

Entrée Partyline
Diaphonie : < -60dB
Niveau maximum avant écrêtage : >= 12dBu
Capacité de neutralisation du sidetone : > 25dB

Annonce de la scène/Sortie de ligne symétrique(Stage Announce)
Type : Symétrique
Impédance de sortie : >= 200
Impédance de charge : >= 600

IFB/Hot Mic
Type : asymétrique
Impédance de sortie : 180
Impédance de charge : >= 600

Réponse en fréquence
Microphone de panneau - Partyline : 600 - 10kHz ± 3dB
Micro-casque - Partyline : 200 - 12kHz ± 3dB
Micro casque - Sortie ligne : 200 - 12kHz ± 3dB
Entrée de programme - Partyline : 100 17kHz ± 3dB
Entrée de programme - Sortie casque : 200 - 10kHz ±3dB
Entrée de programme - Sortie haut-parleur : 300 - 10kHz ±3dB
Partyline - Sortie casque : 200 - 10kHz ± 3dB
Partyline - Sortie haut-parleur : 300 - 10kHz ± 3dB

Distorsion maximale
Panel Mic - Partyline : <= 0.5%
Microphone du casque - Partyline : <= 0.5%
Micro-casque - Sortie de ligne : <= 0.5%
Entrée de programme - Ligne secondaire : <= 0.2%
Entrée de programme - Sortie casque : <= 0.2%
Entrée de programme - Sortie haut-parleur : <= 0.5%
Ligne Partyline - Sortie casque : <= 0.2%
Partyline - Sortie haut-parleur : <= 0.5%

Bruit
Panel Mic - Partyline : < -65dBu
Microphone du casque - Partyline : < -70dBu
Micro-casque - Sortie ligne : < -55dBu
Entrée de programme - Ligne de partie : < -85dBu
Entrée de programme - Sortie casque : < -60dBu
Entrée de programme - Sortie haut-parleur : < -60dBu
Ligne Partyline - Sortie casque : < -50dBu
Partyline - Sortie haut-parleur : < -50dBu

Gain maximum
Panel Mic - Partyline : >= 37dB
Micro-casque - Partyline : 41dB ± 2dB
Micro casque - Sortie Hot Mic : 55dB ± 3dB
Micro-casque - Sortie d'annonce : 55dB ± 3dB
Entrée de programme - ligne de parti : >= -16dB
Entrée du programme - Sortie du casque : >= 18dB
Entrée de programme - Sortie haut-parleur : >= 24dB
Ligne Partyline - Sortie casque : >= 34dB
Partyline - Sortie haut-parleur : >= 40dB

Gain minimum
Panel Mic - Partyline : <= 25dB
Alimentation secteur
Plage de tension d'entrée : 100 - 240V AC
Fréquence d'entrée : 50 - 60Hz
Puissance d'entrée : <= 60V AC
Tension de sortie : 30V DC ± 0.5V
Courant de sortie par canal (continu) : 1.2A
Courant de sortie par canal (crête) : 2A (Ne pas
pas dépasser la valeur nominale de 1,2 A pendant plus de 2 secondes
par période de 1 minute)
Délai de rétablissement après un court-circuit (1er court-circuit) : <= 0,5 seconde
Temps de rétablissement après un court-circuit >= 20 courts-circuits en 20sec : <= 20 sec

Environnement
32° - 122°F (0° - 50°C)
