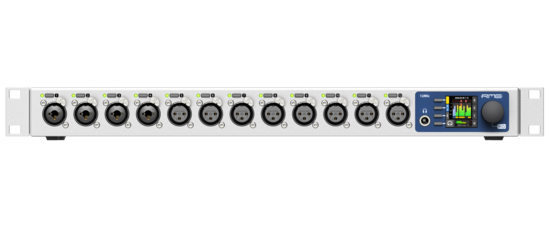

ENTREES
Entrées XLR 1-12 :
Entrée : XLR, symétrie électronique
Impédance d’entrée : 3,4 kOhms
Plage de gain : 75 dB, pas de 1 dB
Résolution AN : 24 bit
Réponse en fréquence @ 44,1 kHz, -0,1 dB : 8 Hz – 20,8 kHz
Réponse en fréquence @ 96 kHz, -0,5 dB : 4 Hz – 29,2 Hz
Réponse en fréquence @ 192 kHz, -1 dB : 3 Hz – 43.7
THD @ 30 dB de gain : < -110 dB, < 0,00032 %.
THD+N @ 30 dB de gain : < -104 dB, < 0,00063 %.
Séparation des canaux : > 110 dB
Rapport signal/bruit (SNR) : > 117 dB RMS non pondéré, > 120 dB(A)
Bruit d’entrée équivalent (EIN), gain de 30 dB : 123 dB RMS non pondéré, 125,5 dB(A) @ 150 Ohm
Niveau d’entrée maximum, Gain 0 dB : +18 dBu
Niveau d’entrée maximum, Gain 75 dB : -57 dBu
Entrées TRS 1-4 :
Comme ci-dessus, mais :
Rapport signal/bruit (SNR) : 115 dB RMS non pondéré, 118 dBA
Jack TRS, symétrique
Plage de gain : 42 dB, pas de 1 dB
Niveau d’entrée maximum, Gain 8 dB : +20 dBu
Niveau d’entrée maximum, Gain 50 dB : -22 dBu
Haute impédance commutable (TS asymétrique) : 1 MOhms
DANTE :
2 x RJ45 pour la connectivité au réseau Dante (jusqu’à 64 canaux)
MADI :
Coaxial via BNC, 75 Ohm, conformément à AES10-1991
Optique via un module SFP en option
Compatible 62,5/125 et 50/125
Accepte le mode 56 canaux et 64 canaux, plus la trame 96k
Single Speed : jusqu’à 64 canaux 24 bits 48 kHz
Double vitesse : jusqu’à 32 canaux 24 bits 96 kHz
Quadruple vitesse : jusqu’à 16 canaux 24 bits 192 kHz
Word Clock :
Connectivité BNC 75 ohms Word Clock
Prise en charge de 44,1 kHz à 192 kHz
Prise en charge du fonctionnement à pleine vitesse ou à vitesse unique
Le contrôle intelligent de l’horloge commute la source d’horloge de manière transparente.
ADAT :
3 x TOSLINK
Quadruple vitesse (S/MUX4) : 1 x 2 canaux 24 bits 192 kHz
SORTIES
Résolution : 24 bits
Bruit (DR) : 115 dB RMS non pondéré, 118 dBA
Réponse en fréquence @ 44,1 kHz, -0,5 dB : 9 Hz – 22 kHz
Réponse en fréquence @ 96 kHz, -0,5 dB : 9 Hz – 45 kHz
Réponse en fréquence @ 192 kHz, -1 dB : 8 Hz – 75 kHz
THD+N : < -100 dB, < 0,001 %.
Séparation des canaux : > 110 dB
Sortie : Jack 6,3 mm TRS stéréo (asymétrique) ou mono (symétrique)
Niveau de sortie maximum à 0 dBFS : +13 dBu (asymétrique), +19 dBu (symétrique)
DANTE :
2 x RJ45 pour la connectivité au réseau Dante (jusqu’à 64 canaux)
MADI :Coaxial via BNC, 75 Ohm, conformément à AES10-1991
Optique via un module SFP en option
Compatible 62,5/125 et 50/125
Accepte le mode 56 canaux et 64 canaux, plus la trame 96k
Single Speed : jusqu’à 64 canaux 24 bits 48 kHz
Double vitesse : jusqu’à 32 canaux 24 bits 96 kHz
Quadruple vitesse : jusqu’à 16 canaux 24 bits 192 kHz
Word Clock :
Connectivité BNC 75 ohm Word Clock
Prise en charge de 44,1 kHz à 192 kHz
Prise en charge du fonctionnement à pleine vitesse ou à vitesse unique
Le contrôle intelligent de l’horloge permet de changer de source d’horloge en toute transparence.
Général
2x RJ45 pour la connectivité au réseau Dante®.
Vitesse unique : jusqu’à 64 canaux 24 bits 48 kHz
Double vitesse : jusqu’à 32 canaux 24 bit 96 kHz
Quadruple vitesse : jusqu’à 16 canaux 24 bits 192 kHz
Redondance de l’entrée MADI (nécessite un module SFP en option)
Routage interne jusqu’à 268×282 canaux
Boîtier 19″ hauteur 1 unité
Écran couleur 1,54″ avec bouton de commande et quatre boutons pour un accès direct et pratique à toutes les fonctions
Contrôle à distance via HTTP, JSON, IEEE 1722.1 AVDECC, MIDI over MADI
Bloc d’alimentation interne, alimentation redondante 12V DC en option
USB 2.0 (pour le contrôle à distance et les mises à jour du firmware)
Sorties couplées au courant continu
Spécifications matérielles
Dimensions : 440 x 44 x 243 mm
Poids : 2,8 kg
Conformité : CE, FCC, WEEE, RoHS
Alimentation électrique : interne 30 W 100-240 V AC, externe 12 V 2,5 A DC (en option)
Consommation électrique : typ. 20 W, standby 0.5W
