RME
2 278,80 €TTC
EAN : 4260123363444
Référence : DIGIFACERAVENA
SKU : DIGIFACERAVENA

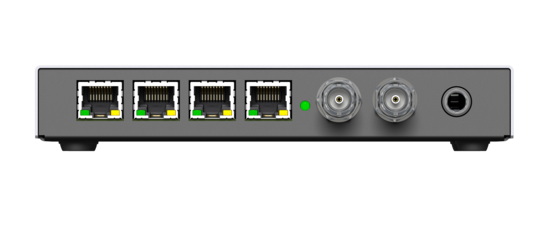

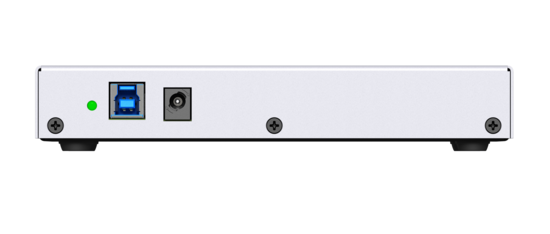

La Digiface Ravenna est une interface audio légère et portable, basée sur la Digiface Dante éprouvée, équipée d'un module RAVENNA développé par DirectOut et dotée de tout ce qui fait la réputation de RME : USB 3, MADI, TotalMix FX et des options exceptionnelles en fonctionnement USB et autonome.
Poids : 1.15 kg
Port Ethernet Gigabit
RJ45
100 Mbit/s, 1 Gbit/s
DEL de port standard : jaune connecté, vert transmission de données
Prend en charge les câbles droits et croisés (Auto MDI-X)
Contrôle à distance de l'unité basé sur le réseau (TotalMix Remote)
Module RAVENNA
Prise en charge de RAVENNA, AES67, ST 2110-30 / -31, ST 2022-7
Network Layer 3
Modes : Commuté et redondance selon ST 2022-7
32 flux
128 canaux Single Speed, 64 canaux Double Speed, 32 canaux Quad Speed
Sources d'horloge : PTP, interne
Taux d'échantillonnage : 44,1, 48, 88,2, 96, 176,4, 192 kHz, +/-12,5 %.
Routage : Matrice de routage basée sur les canaux
Configuration : Navigateur GUI, contrôle globcon, NMOS IS-04 / IS-05
Entrée MADI
Coaxiale via BNC, 75 Ohm, selon AES10-1991
Etage d'entrée à haute sensibilité (< 0,2 Vpp)
Accepte le mode 56 canaux et 64 canaux, plus 96k Frame
Standard : jusqu'à 64 canaux 24 bits 48 kHz
S/MUX : jusqu'à 32 canaux 24 bits 96 kHz
S/MUX4 : jusqu'à 16 canaux 24 bits 192 kHz
Plage de verrouillage : 25 kHz - 54 kHz
Sortie MADI
Coaxiale via BNC, 75 Ohm, selon AES10-1991
Tension de sortie 400 mVpp
Longueur de câble : jusqu'à 50 m
Mode de génération 56 canaux et 64 canaux, plus 96k Frame
Standard : jusqu'à 64 canaux 24 bits 48 kHz
S/MUX / 96k Frame : jusqu'à 32 canaux 24 bit 96 kHz
S/MUX4 : jusqu'à 16 canaux 24 bit 192 kHz
Sortie analogique Phones 129/130
Gamme dynamique (DR) : 110 dB RMS non pondéré, 113 dBA
Réponse en fréquence à 44,1 kHz, -0,5 dB : 0 Hz - 20,8 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : 0 Hz - 45 kHz
Réponse en fréquence à 192 kHz, -1 dB : 0 Hz - 89 kHz
THD à -1 dBFS : - 96 dB, 0,0016 %.
THD+N @ -1 dBFS : - 95 dB, 0,0017 %.
Séparation des canaux : > 100 dB
Sortie : Jack TRS 6,3 mm, asymétrique
Impédance de sortie : 2 Ohm
Niveau de sortie à 0 dBFS, charge de 1 kOhm : +9,5 dBu
Puissance maximale à 0,1% THD : 50 mW
Entrée Word Clock
BNC, non terminé (10 kOhm)
Terminaison interne commutable 75 Ohm
Détection automatique de la vitesse double/quad et conversion en vitesse unique
Sortie Word Clock
BNC
Niveau maximum : 5 Vss
Niveau avec terminaison 75 Ohm : 4.0 Vss
Impédance interne : 10 Ohm
Sortie analogique Phones 129/130
Gamme dynamique (DR) : 110 dB RMS non pondéré, 113 dBA
Réponse en fréquence @ 44,1 kHz, -0,5 dB : 0 Hz - 20,8 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : 0 Hz - 45 kHz
Réponse en fréquence @ 192 kHz, -1 dB : 0 Hz - 89 kHz
THD@-1dBFS:-96dB,0.0016%
THD+N @ -1 dBFS : -95 dB, 0,0017 %.
Séparation des canaux : > 100 dB
Sortie : Jack TRS 6,3 mm, asymétrique
Impédance de sortie : 2 Ohm
Niveau de sortie à 0 dBFS, charge de 1 kOhm : +9,5 dBu
Puissance maximale à 0,1% THD : 50 mW
Numérique
Horloges : Interne, RAVENNA (PTP), mot, MADI
Fréquences d'échantillonnage prises en charge : 44,1 kHz à 192 kHz
