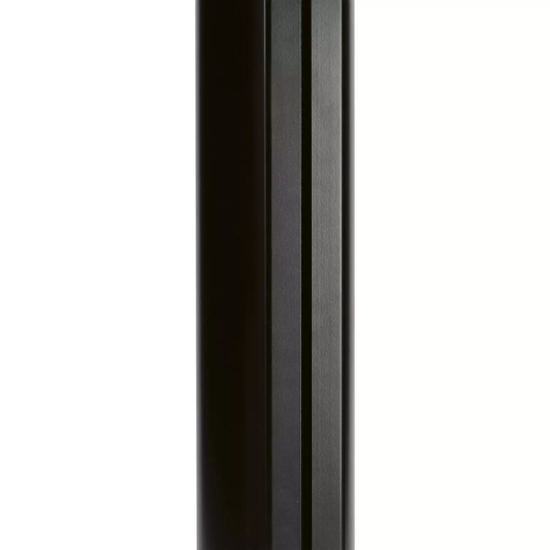

Colonne active 8x100W installation fixe - AES EBU - RAL
Référence : FOH-DLI130AES-RAL
SKU : FOH-DLI130AES-RAL
A
AKGB
BEYERDYNAMICC
CALRECD
DASF
FASTLINEG
GHIELMETTIH
HOLLYLANDJ
JBLK
KONIG & MEYERL
LEADERN
NOVASTARP
PHONAKR
RDLS
SOUNDCRAFTT
TASCAMW
WAVESY
YELLOWTEC
FOHHN
Référence : FOH-DLI130AES-RAL
SKU : FOH-DLI130AES-RAL
Caractéristiques électroacoustiques :
Conception acoustique de source ligne à pilotage électronique
Composants : 8 haut-parleurs de 4 pouces imprégnés (entièrement néodyme)
Pression acoustique maximale (à 1 m) : 124 dB
Réponse en fréquence : 60 Hz – 17 kHz
Mode de fonctionnement : actif, 8 amplificateurs DSP, Classe D
Dispersion nominale : horizontale 110°, verticale 0° à +90° par pas de 0,1° (contrôle numérique)
Angle d'inclinaison verticale : de -40° à +40° par pas de 0,1° (contrôle numérique)
Centre acoustique des deux faisceaux mobile entre 0 et 100 % (du bas vers le haut du haut-parleur)
Caractéristiques physiques :
Boîtier en aluminium
dimensions (l × h × p) 133 × 1358 × 128 mm
Poids env. 9,4 kg
Couleurs standard noir ou blanc thermolaqué
Conception de la face avant grille avant de la couleur du boîtier
grille de protection grille en acier résistante, thermolaquée
points de fixation rainure en T continue à l'arrière
Caractéristiques électroniques :
Type d'amplificateur : Pure Path Digital PWM
Prise en charge AES67 : uniquement avec les versions Dante Canaux
DSP : Fohhn Audio DSP 8
Puissance de l'amplificateur : 8 × 100 W
Réponse en fréquence : 20 Hz – 20 kHz
Gain : 25 dB
Sensibilité d'entrée : 0 dBFS avec versions AES ou Dante ; 1,4 V avec analogique
Rapport signal/bruit : >105 dB/A
Capteur d'inclinaison : oui
Protection par mot de passe : oui
Économie d'énergie automatique : réglable de 1 s à 12 h, ou en permanence
Circuit de protection : démarrage progressif, surchauffe, court-circuit, surcharge
Alimentation : 100 V – 240 V AC 50/60 Hz, alimentation avec correction du facteur de puissance (PFC)
Consommation électrique : Veille 5 W, max. 200 W Facteur de puissance (PFC) : > 90 %
Mode veille basse consommation Green Power
Dissipation thermique : 70 W, 239 BTU/h, 60 kcal/h (bruit rose, crête 6 dB, 1/4 Pmax)
Plage de température : 0 – 40 °C
Refroidissement : ventilateur à température contrôlée
Poids (électronique) : environ 2 kg
Contrôle :
Processeurs de signaux numériques : 2
limiteurs indépendants : 6 filtres
FIR : oui
Gain : -80 dB – +12 dB
Volume : -80 dB – +12 dB
Égaliseur :
Limiteur/Compresseur 3 bandes sélectif : basses / médiums / aigus
Noise Gate : 2 entrées, 1 sortie
Crossover : Linkwitz-Riley, 4ème ordre, 24 dB/octave, passe-haut 10 Hz – 20 kHz, passe-bas 10 Hz – 20 kHz, 2 entrées, 1 sortie chacune
Délai :
Préréglages utilisateur : 100
Simulation de faisceau : Fohhn Net, Fohhn Audio Soft
Latence du système : 1,8 ms avec AES, 2,4 ms avec analogique, Dante +1,8 ms avec les versions Dante
Constantes de temps spécifiques à la bande : oui
Technologie de filtre : 80 bits double précision
AD (avec entrée analogique) 24 bits / 96 kHz
Entrées et sorties :
Entrées audio : au choix, 1 × AES/EBU + 1 × Airea, 2 × Analogique (symétrique par transformateur) ou Dante
Redondance : uniquement avec la version Dante DBF (Dante Primaire & Secondaire)
Canaux d'entrée audio DSP : 2
Liaison audio : uniquement avec la version Analogique (2)
Contrôle à distance :
Contrôle à distance : Fohhn Audio Soft, Fohhn Net
Surveillance à distance : Température, Protection, Signaux, Alimentation électrique, Fohhn Net, Fohhn Audio Soft, Capteur d'inclinaison
Pilote de tonalité :
Message d'erreur (fault message contact) : uniquement avec la version AES ou analogique (1 relais et 2 contacts Phoenix à 3 broches alternés)
Switching contact : uniquement avec la version AES ou analogique (sélection de charge, marche/arrêt veille)
Connexions :
Connexion secteur (interne) : 1 × WAGO 2 broches, mise à la terre vissée
Entrées de signal :
Liaison de signal uniquement avec la version AES (1 × Phoenix 3 broches Fohhn Net) ou Analogique (2 × Phoenix 3 broches pour audio, 1 × Phoenix 3 broches Fohhn Net)
Message d'erreur (fault message contact) : uniquement avec la version AES ou Analogique (1 × Phoenix 3 broches, 1 × liaison Phoenix 3 broches)
Switching contact : uniquement avec la version AES ou Analogique (1 × Phoenix 3 broches)
Affichage :
Marche/Arrêt (veille) uniquement avec la version AES ou Analogique (vert = allumé, rouge = veille, rouge clignotant = erreur, bleu = signal)
Contrôle réseau : uniquement avec la version AES ou Analogique (LED Réception/Envoi de la télécommande)
