Colonne active 8x100W installation fixe - AES EBU - BK

Caractéristiques électroacoustiques :

Conception acoustique de source ligne à pilotage électronique

Composants : 8 haut-parleurs de 4 pouces imprégnés (entièrement néodyme)

Pression acoustique maximale (à 1 m) : 124 dB

Réponse en fréquence : 60 Hz – 17 kHz

Mode de fonctionnement : actif, 8 amplificateurs DSP, Classe D

Dispersion nominale : horizontale 110°, verticale 0° à +90° par pas de 0,1° (contrôle numérique)

Angle d'inclinaison verticale : de -40° à +40° par pas de 0,1° (contrôle numérique)

Centre acoustique des deux faisceaux mobile entre 0 et 100 % (du bas vers le haut du haut-parleur)

Caractéristiques physiques :

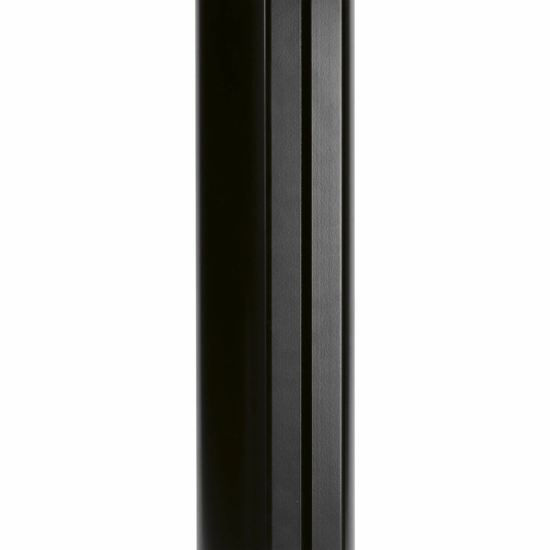

Boîtier en aluminium

dimensions (l × h × p) 133 × 1358 × 128 mm

Poids env. 9,4 kg

Couleurs standard noir ou blanc thermolaqué

Conception de la face avant grille avant de la couleur du boîtier

grille de protection grille en acier résistante, thermolaquée

points de fixation rainure en T continue à l'arrière

Caractéristiques électroniques :

Type d'amplificateur : Pure Path Digital PWM

Prise en charge AES67 : uniquement avec les versions Dante Canaux

DSP : Fohhn Audio DSP 8

Puissance de l'amplificateur : 8 × 100 W

Réponse en fréquence : 20 Hz – 20 kHz

Gain : 25 dB

Sensibilité d'entrée : 0 dBFS avec versions AES ou Dante ; 1,4 V avec analogique

Rapport signal/bruit : >105 dB/A

Capteur d'inclinaison : oui

Protection par mot de passe : oui

Économie d'énergie automatique : réglable de 1 s à 12 h, ou en permanence

Circuit de protection : démarrage progressif, surchauffe, court-circuit, surcharge

Alimentation : 100 V – 240 V AC 50/60 Hz, alimentation avec correction du facteur de puissance (PFC)

Consommation électrique : Veille 5 W, max. 200 W Facteur de puissance (PFC) : > 90 %

Mode veille basse consommation Green Power

Dissipation thermique : 70 W, 239 BTU/h, 60 kcal/h (bruit rose, crête 6 dB, 1/4 Pmax)

Plage de température : 0 – 40 °C

Refroidissement : ventilateur à température contrôlée

Poids (électronique) : environ 2 kg

Contrôle :

Processeurs de signaux numériques : 2

limiteurs indépendants : 6 filtres

FIR : oui

Gain : -80 dB – +12 dB

Volume : -80 dB – +12 dB

Égaliseur :

• Entrée : 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100
• Sortie : 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100

Limiteur/Compresseur 3 bandes sélectif : basses / médiums / aigus

Noise Gate : 2 entrées, 1 sortie

Crossover : Linkwitz-Riley, 4ème ordre, 24 dB/octave, passe-haut 10 Hz – 20 kHz, passe-bas 10 Hz – 20 kHz, 2 entrées, 1 sortie chacune

Délai :

• Entrée : 0,01 ms – 350 ms ou 3,4 mm – 120 m chacun
• Sortie : 0,01 ms – 650 ms ou 3,4 mm – 220 m chacun

Préréglages utilisateur : 100

Simulation de faisceau : Fohhn Net, Fohhn Audio Soft

Latence du système : 1,8 ms avec AES, 2,4 ms avec analogique, Dante +1,8 ms avec les versions Dante

Constantes de temps spécifiques à la bande : oui

Technologie de filtre : 80 bits double précision

AD (avec entrée analogique) 24 bits / 96 kHz

Entrées et sorties :

Entrées audio : au choix, 1 × AES/EBU + 1 × Airea, 2 × Analogique (symétrique par transformateur) ou Dante

Redondance : uniquement avec la version Dante DBF (Dante Primaire & Secondaire)

Canaux d'entrée audio DSP : 2

Liaison audio : uniquement avec la version Analogique (2)

Contrôle à distance :

Contrôle à distance : Fohhn Audio Soft, Fohhn Net

Surveillance à distance : Température, Protection, Signaux, Alimentation électrique, Fohhn Net, Fohhn Audio Soft, Capteur d'inclinaison

Pilote de tonalité :

• Surveillance du pilote de tonalité activable
• Détectable en maître (sur les deux entrées)

Message d'erreur (fault message contact) : uniquement avec la version AES ou analogique (1 relais et 2 contacts Phoenix à 3 broches alternés)

Switching contact : uniquement avec la version AES ou analogique (sélection de charge, marche/arrêt veille)

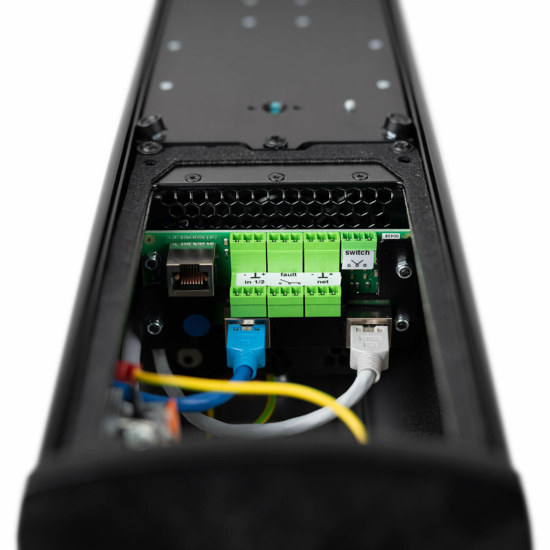

Connexions :

Connexion secteur (interne) : 1 × WAGO 2 broches, mise à la terre vissée

Entrées de signal :

• AES : Phoenix 3 broches + Phoenix 3 broches Fohhn Net + RJ-45 Airea
• Analogique : 2 × Phoenix 3 broches + Phoenix 3 broches Fohhn Net
• Dante (DUC) : RJ-45 100BASE-TX Ethernet (Dante + Fohhn Net)
• Dante (DBF) : 2 × RJ-45 1000BASE-T Ethernet + 2 × port SFP (Dante + Fohhn Net)

Liaison de signal uniquement avec la version AES (1 × Phoenix 3 broches Fohhn Net) ou Analogique (2 × Phoenix 3 broches pour audio, 1 × Phoenix 3 broches Fohhn Net)

Message d'erreur (fault message contact) : uniquement avec la version AES ou Analogique (1 × Phoenix 3 broches, 1 × liaison Phoenix 3 broches)

Switching contact : uniquement avec la version AES ou Analogique (1 × Phoenix 3 broches)

Affichage :

Marche/Arrêt (veille) uniquement avec la version AES ou Analogique (vert = allumé, rouge = veille, rouge clignotant = erreur, bleu = signal)

Contrôle réseau : uniquement avec la version AES ou Analogique (LED Réception/Envoi de la télécommande)
