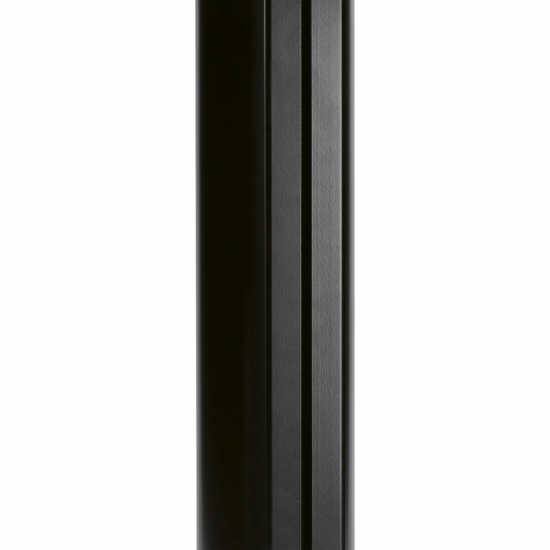

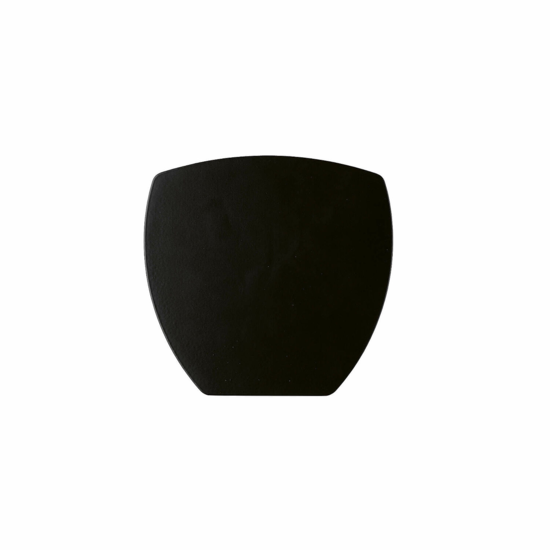

Colonne active 8 x 100 W installation fixe - DANTE 1xRJ45 - BK

Caractéristiques électroacoustiques :

Conception acoustique : Système source ligne à commande électronique

Composants : 8 haut-parleurs 4" imprégnés (entièrement néodyme)

Niveau de pression sonore maximal (à 1 m) : 124 dB

Réponse en fréquence : 60 Hz - 17 kHz

Mode de fonctionnement : actif, 8 amplificateurs DSP, Classe D

Dispersion nominale, horizontale : 110°

Largeur de faisceau vertical, contrôlée numériquement : 0° à +90° par pas de 0,1°

Angle d'inclinaison vertical, contrôlé numériquement : -40° à +40°par pas de 0,1°

Centre acoustique : les deux faisceaux mobiles entre 0 et 100 % (du bas vers le haut de l'enceinte)

Caractéristiques physiques :

Boîtier : Aluminium

Dimensions (l × h × p) : 133 × 1358 × 128 mm

Poids : Environ 9,4 kg

Couleur standard : Noir avec revêtement en poudre

Grille avant : Grille avant de la couleur du boîtier

Protection : Grille en acier, résistante aux chocs de balles, revêtement en poudre

Points de fixation : Rainure en T continue à l'arrière

Caractéristiques électroniques :

Contrôle :

Processeurs de signaux numériques : 2

Limiteurs indépendants : 6

Filtre FIR : Oui

Gain : -80 dB - +12 dB

Volume : -80 dB - +12 dB

EQ entrée : 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz - 20 kHz, Q 0.1 - 100

EQ sortie : 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz - 20 kHz, Q 0.1 - 100

Limitation sélective 3 bandes : basses / médiums / aigus

Limiteur/compresseur : 2 entrées, 1 sortie

Noise Gate : 2 entrées, 1 sortie

X-over Linkwitz-Riley 4ème ordre, 24 dB/octave :

• Passe-haut : 10 Hz - 20 kHz
• Passe-bas : 10 Hz - 20 kHz
• 2 entrées, 1 sortie chacune

Délai d'entrée : 0,01 ms - 350 ms ou 3,4 mm - 120 m chacun

Délai de sortie : 0,01 ms - 650 ms ou 3,4 mm - 220 m chacun

Préréglages utilisateur : 100

Simulation de faisceau : Fohhn Net, Fohhn Audio Soft

Latence système :

• AES : 1,8 ms
• Analogique : 2,4 ms
• Dante : +1,8 ms aux versions Dante

Constantes de temps spécifiques à la bande : Oui

Technologie de filtrage : Double précision 80 bits

Convertisseur analogique-numérique (avec entrée analogique) : 24 bits / 96 kHz

Entrées et sorties :

Entrées audio : en option : 1 x AES/EBU + 1 x Airea, 2 x Analogique (symétrique transformateur) ou Dante

redondance uniquement avec la version Dante DBF (Dante Primary et Secondary)

canaux d'entrée audio DSP : 2

liaison audio uniquement avec la version analogique (2)

Contrôle et surveillance à distance :

Contrôle à distance : Fohhn Audio Soft, Fohhn Net

Surveillance à distance : Température, protection, signaux, alimentation électrique, Fohhn Net, Fohhn Audio Soft, capteur d'inclinaison, tonalité pilote

Surveillance de la tonalité pilote : Activable, détectable dans le Master (sur les deux entrées)

Contact de message d'erreur : Uniquement avec les versions AES ou analogique (1 relais 2 fois alterné, bornier Phoenix 3 broches)

Contact de commutation : Uniquement avec les versions AES ou analogique (charger le préréglage, veille marche/arrêt)

Connexions :

Connexion secteur (interne) : 1 connecteur WAGO 2 broches, mise à la terre vissée

Entrées de signal :

• AES : Phoenix 3 broches + Phoenix 3 broches Fohhn Net + RJ-45 Airea
• Analogique : 2 x Phoenix 3 broches + Phoenix 3 broches Fohhn Net

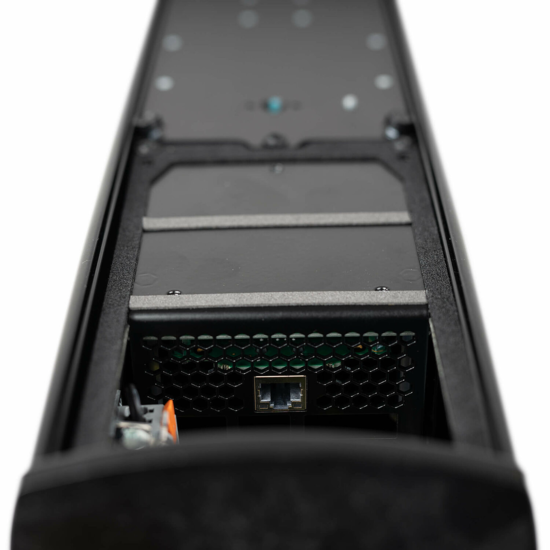

• Dante (DUC) : RJ-45 100BASE-TX Ethernet (Dante + Fohhn Net)
• Dante (DBF) : 2 x RJ-45 1000BASE-T Ethernet + 2 x port SFP (Dante + Fohhn Net)

Liaison de signal :

• Version AES : 1 connecteur Phoenix 3 broches Fohhn Net
• Version analogique : 2 x Phoenix 3 broches pour l'audio + 1 connecteur Phoenix 3 broches Fohhn Net

L'appareil dispose d'une sortie d'erreur qui permet de le connecter à un système de surveillance.
Vous pouvez utiliser la commande à distance pour allumer ou éteindre l'appareil.
L'interface de contrôle permet de basculer entre deux préréglages.

Sortie de message d'erreur : Uniquement avec les versions AES ou analogique (1 x Phoenix 3 broches pour le message d'erreur, 1 x Phoenix 3 broches pour la liaison)

Sortie de commutation : Uniquement avec les versions AES ou analogique (1 x Phoenix 3 broches)

Affichage :

Mise en marche/arrêt (veille) uniquement avec les versions AES ou analogique (vert = marche, rouge = veille, rouge clignotant = défaut, bleu = signal)

Contrôle réseau uniquement avec les versions AES ou analogique (LED de réception/envoi de la télécommande)
