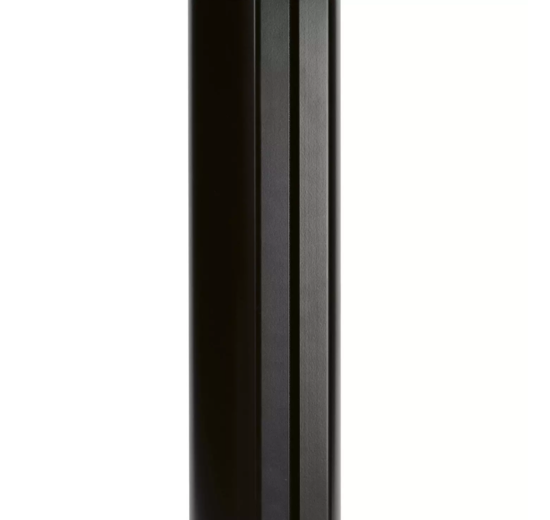

Colonne active 32x100W installation fixe - DANTE 1xRJ45 - RAL

Caractéristiques électroacoustiques :

Conception acoustique : Haut-parleur à source line à orientation électronique

Composants : 32 haut-parleurs de 4 pouces imprégnés (entièrement néodyme)

Pression acoustique maximale (à 1 m) : 136 dB

Mode de fonctionnement : Actif, 32 amplificateurs DSP, Classe D

Réponse en fréquence : 60 Hz – 17 kHz

Dispersion nominale, horizontale : 110°

Largeur de faisceau vertical, à contrôle numérique : 0° à +90° par incréments de 0,1°

Angle d'inclinaison verticale, à contrôle numérique : -40° à +40° par incréments de 0,1°

Centre acoustique : Les deux faisceaux peuvent être déplacés entre 0 et 100 % (du bas vers le haut du haut-parleur)



Caractéristiques physiques :

Boîtier : Aluminium

Dimensions (l × h × p) : 133 × 4316 × 128 mm

Poids : environ 29,3 kg

Couleurs standard : RAL

Façade avant : Grille avant de la couleur du boîtier

Grille de protection : Grille en acier, résistante aux chocs de balles, revêtement par poudre

Points de fixation : Rail en T continu à l'arrière

Données de simulation CAAD :

Données de simulation : EASE, Fohhn Designer

Caractéristiques électroniques :

Type d'amplificateur : Pure Path Digital PWM
Prise en charge d'AES67 : Uniquement avec les versions Dante
Canaux DSP, Fohhn Audio DSP : 32
Puissance de l'amplificateur : 32 x 100 W
Réponse en fréquence : 20 Hz - 20 kHz
Gain : 25 dB
Sensibilité d'entrée : 0 dBFS avec AES ou Dante ; 1,4 V avec analogique
Rapport signal/bruit : 105 dB/A
Capteur d'inclinaison : Oui
Protection par mot de passe : Oui
Économie d'énergie automatique : Réglable de 1 s à 12 h, ou en permanence
Circuit de protection : Démarrage progressif, surchauffe, court-circuit, surcharge
Alimentation électrique : 100 V - 240 V AC 50/60 Hz, alimentation avec correction du facteur de puissance (PFC)
Consommation électrique : Veille : 5 W, max. 800 W
Facteur de puissance (PFC) : > 90 %
Faible consommation : Mode veille Green Power
Dissipation thermique : 280 W, 955 BTU/h, 240 kcal/h (bruit rose, crête 6 dB, 1/4 Pmax)
Plage de température : 0 - 40 °C
Refroidissement : Ventilateur à température contrôlée
Poids (électroniques) : environ 4 kg

Contrôle :

Processeurs de signaux numériques 2

Limiteurs indépendants 6

Filtre FIR Oui

Gain -80 dB - +12 dB

Volume -80 dB - +12 dB

EQ entrée 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz - 20 kHz, Q 0.1 - 100

EQ sortie 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz - 20 kHz, Q 0.1 - 100

Limitation sélective 3 bandes : Bas / Mi-hautes / Aigus

Limiteur / Compresseur : 2 × Entrée, 1 × Sortie

Noise Gate 2 × Entrée, 1 × Sortie

X-over : Linkwitz-Riley 4ème ordre, 24 dB/octave, passe-haut 10 Hz - 20 kHz, passe-bas 10 Hz - 20 kHz, 2 × entrée, 1 × sortie dans chaque cas

Délai d'entrée : 0,01 - 350 ms ou 3,4 mm - 120 m chacun

Délai de sortie : 0,01 - 650 ms ou 3,4 mm - 220 m chacun

Présélections utilisateur : 100

Simulation de faisceau : Fohhn Net, Fohhn Audio Soft

Latence du système : 1,8 ms avec AES, 2,4 ms avec Analogique, Dante + 1,8 ms avec versions Dante

Constantes de temps spécifiques à la bande (Band-specific time constants) : Oui

Technologie de filtrage Double précision 80 bits

AD (avec entrée analogique) : 24 bits / 96 kHz



Entrées/Sorties :

Entrées audio : En option :1 × AES/EBU + 1 × Airea 2 × Analogique (symétrisés par transformateur) ou Dante

Redondance : uniquement avec la version Dante DBF (Dante Primary & Secondary)

Canaux d'entrée audio DSP (numériques) : 2

Liaison audio (analogique) : uniquement avec la version analogique (2)



Contrôle et surveillance à distance :

Contrôle à distance Fohhn Audio Soft, Fohhn Net

Surveillance à distance : Température, protection, signaux, alimentation, Fohhn Net, Fohhn Audio Soft, capteur d'inclinaison, signal pilote

Surveillance du signal pilote : Activable, détectable en maître (sur les deux entrées)

Contact d'alerte de défaut : Uniquement avec la version AES ou analogique (1 × relais à 2 voies, 3 broches Phoenix)

Contact de commutation : Uniquement avec la version AES ou analogique (charger un preset, mise en veille marche/arrêt)



Connexions :

Connexions secteur (interne) 1 × WAGO 2 broches, mise à la terre vissée

Entrées de signal AES : Phoenix 3 broches + Phoenix 3 broches Fohhn Net + RJ-45 Airea, Analogique : 2 × Phoenix 3 broches + Phoenix 3 broches Fohhn Net, Dante (DUC) : RJ-45 100BASE-TX Ethernet (Dante + Fohhn Net), Dante (DBF) : 2 × RJ-45 1000BASE-T Ethernet + 2 × port SFP (Dante + Fohhn Net)

Liaison de signal Uniquement avec la version AES (1 × Phoenix 3 broches Fohhn Net) ou Analogique (2 × Phoenix 3 broches pour l'audio, 1 × Phoenix 3 broches Fohhn Net)

Contact d'alerte de défaut Uniquement avec la version AES ou Analogique (1 × Phoenix 3 broches, 1 × Phoenix 3 broches link)

Contact de commutation Uniquement avec la version AES ou Analogique (1 × Phoenix 3 broches)



Affichage :

Marche/arrêt (veille) : Uniquement avec la version AES ou Analogique (vert = marche, rouge = veille, rouge clignotant = anomalie, bleu = signal)

Contrôle réseau : Uniquement avec la version AES ou Analogique (LED de réception/envoi de la commande à distance)



—————————————————————————————————————————————————

Puissance nominale (crête) ; SPL maximum : crête, 20 ms avec signal de bruit rose filtré passe-bande selon la norme CEI 60268-2, à une octave au-dessus de la limite inférieure de la plage de fréquence, avec le préréglage du haut-parleur

Réponse en fréquence : -10 dB dans des conditions de semi-espace anéchoïque avec le préréglage du haut-parleur

Poids : poids net sans équipement optionnel

Dissipation thermique : bruit rose, crête de 6 dB, 1/4 Pmax

Dispersion nominale : -6 dB par rapport à l'axe de dispersion principal, moyenne 1 - 4 kHz
