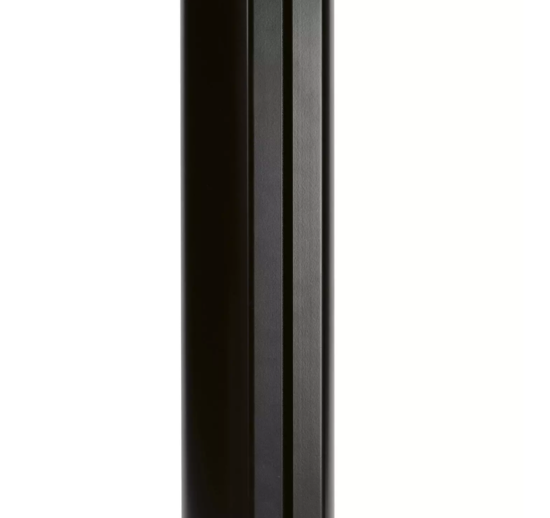

Colonne active 32x100W installation fixe - AES EBU - RAL

Caractéristiques électroacoustiques :

Conception acoustique : source ligne à commande électronique.

Composants : 32 × 4 pouces imprégnés (entièrement néodyme)

SPL maximum (1 m) : 136 dB

réponse en fréquence : 60 Hz – 17 kHz

Mode de fonctionnement : actif, 32 amplificateurs DSP, Classe D

Dispersion nominale horizontale : 110°

Largeur de faisceau verticale : commandée numériquement de 0° à +90° par incréments de 0,1°

Angle d'inclinaison verticale : commandé numériquement de -40° à +40° par incréments de 0,1°

Centre acoustique : les deux faisceaux peuvent être déplacés entre 0 et 100 % (du bas vers le haut du haut-parleur)



Caractéristiques physiques :

Conception du boîtier en aluminium

Dimensions (l × h × p) : 133 × 4316 × 128 mm

Poids : environ 29,3 kg

Couleurs standard : RAL

Façade : grille avant de la même couleur que le boîtier

Protection : grille en acier thermolaqué résistante

Points de fixation : rainure en T continue à l'arrière



Simulation de données CAAD :

Simulation Data : EASE, Fohhn Designer



Caractéristiques électroniques :

Type d'amplificateur : Pure Path Digital PWM

Prise en charge d'AES67 : uniquement avec les versions Dante

Canaux DSP : Fohhn Audio DSP (32)

Puissance de l'amplificateur : 32 × 100 W

Réponse en fréquence : 20 Hz – 20 kHz

Gain : 25 dB

Sensibilité d'entrée : 0 dBFS avec versions AES ou Dante ; 1,4 V avec version analogique

Rapport signal/bruit : > 105 dB/A

Capteur d'inclinaison : oui

Protection par mot de passe : oui

Économie d'énergie automatique : réglable de 1 s à 12 h, ou active en permanence

Circuit de protection : démarrage progressif, surchauffe, court-circuit, surcharge

Alimentation électrique : 100 V – 240 V AC 50/60 Hz, alimentation avec correction du facteur de puissance (PFC)

Consommation électrique : Veille 5 W, max. 800 W

Facteur de puissance (PFC) : > 90 %

Faible consommation : Mode veille Green Power

Dissipation thermique : 280 W, 955 BTU/h, 240 kcal/h (bruit rose, crête de 6 dB, 1/4 Pmax)

Plage de température : 0 – 40 °C

Refroidissement : ventilateur thermorégulé

Poids (électronique) : environ 4 kg

Contrôle :

Nombre de processeurs : 2

Limiteurs indépendants : 6

Filtre FIR : Oui

Gain : -80 dB à +12 dB

Volume : -80 dB à +12 dB

Égaliseur d'entrée (EQ) : 10 filtres entièrement paramétriques, g.ain : +/- 12 dB, fréquence : 10 Hz - 20 kHz, Q : 0.1 - 100

Égaliseur de sortie (EQ) : 10 filtres entièrement paramétriques, gain : +/- 12 dB, fréquence : 10 Hz - 20 kHz, Q : 0.1 - 100

Limitation sélective à 3 bandes : Basses / Médiums / Aigus

Limiteur / Compresseur : 2 entrées, 1 sortie

Noise Gate : 2 entrées Noise Gate, 1 sortie Noise Gate

Crossover : Linkwitz-Riley 4ème ordre, 24 dB/octave, high pass : 10 Hz - 20 kHz ; Low-Pass : 10 Hz - 20 kHz, 2 entrées et 1 sortie par crossover

Délai d'entrée : Plage de retard : 0,01 ms - 350 ms (équivalent à 3,4 mm - 120 m) par canal

Délai de sortie : Plage de retard : 0,01 ms - 650 ms (équivalent à 3,4 mm - 220 m) par canal

Préréglages utilisateur : 100

Logiciels de simulation de faisceau : Fohhn Net, Fohhn Audio Soft

Latence système : Avec AES : 1,8 ms, Avec Analogique : 2,4 ms Avec Dante : 1,8 ms supplémentaire

Constantes de temps par bande : Oui

Technologie de filtrage : Double précision 80 bits

Convertisseur analogique-numérique (AD, uniquement avec entrée analogique): Résolution : 24 bits / 96 kHz



Entrées et sorties :



Entrées audio en option : 1 × AES/EBU + 1 × Airea, 2 × Analogique (symétrique par transformateur) ou Dante

Redondance uniquement avec la version Dante DBF (Dante Primary & Secondary)

Canaux d'entrée audio DSP : 2

Liaison audio uniquement avec la version analogique (2)



Contrôle et surveillance à distance :



Contrôle à distance : Fohhn Audio Soft, Fohhn Net

Surveillance à distance : température, protection, signaux, alimentation, Fohhn Net, Fohhn Audio Soft, capteur d'inclinaison, tonalité pilote

Surveillance de la tonalité pilote : activable, détectable en Master (sur les deux entrées)

Message d'erreur contact uniquement avec la version AES ou analogique (1 × relais 2 × alternatif, 3 broches Phoenix)

Contact de commutation : uniquement avec la version AES ou analogique (préréglage de charge, marche/arrêt de veille).



Connexions :

Alimentation secteur (interne) : 1 connecteur WAGO 2 broches à visser, mise à la terre

Entrées signal :

• AES : Connecteur Phoenix 3 broches + Connecteur Phoenix 3 broches Fohhn Net + RJ-45 Airea
• Analogique : 2 connecteurs Phoenix 3 broches + Connecteur Phoenix 3 broches Fohhn Net
• Dante (DUC) : RJ-45 Ethernet 100BASE-TX (Dante + Fohhn Net)
• Dante (DBF) : 2 connecteurs RJ-45 Ethernet 1000BASE-T + 2 ports SFP (Dante + Fohhn Net)

Liaison de signal : uniquement avec la version AES (1 connecteur Phoenix 3 broches Fohhn Net) ou Analogique (2 connecteurs Phoenix 3 broches pour l'audio, 1 connecteur Phoenix 3 broches Fohhn Net)

Contact de message d'erreur (fault message contact) : uniquement avec la version AES ou Analogique (1 connecteur Phoenix 3 broches + 1 connecteur Phoenix 3 broches de liaison)

Contact de commutation (switching contact) : uniquement avec la version AES ou Analogique (1 connecteur Phoenix 3 broches)



Affichage :

Mise en marche/arrêt (veille) : uniquement avec version AES ou analogique (vert = marche, rouge = veille, rouge clignotant = anomalie, bleu = signal)

Network control : uniquement avec version AES ou analogique (LED réception/envoi télécommande).



——————————————————————————————————————————————

Notes:

Puissance nominale (crête) ; SPL maximum :

• Crête, 20 ms avec un signal de bruit rose filtré en bande passante selon IEC 60268-2 à une octave au-dessus de la limite inférieure de la bande de fréquences, avec enceinte préréglée
• Bande de fréquences : -10 dB dans des conditions de demi-espace anéchoïque avec enceinte préréglée

Poids : Poids net sans équipement optionnel
Dissipation thermique : Bruit rose, crête de 6 dB, 1/4 Pmax
Dispersion nominale : -6 dB par rapport à l'axe de dispersion principal, moyenne 1 - 4 kHz
