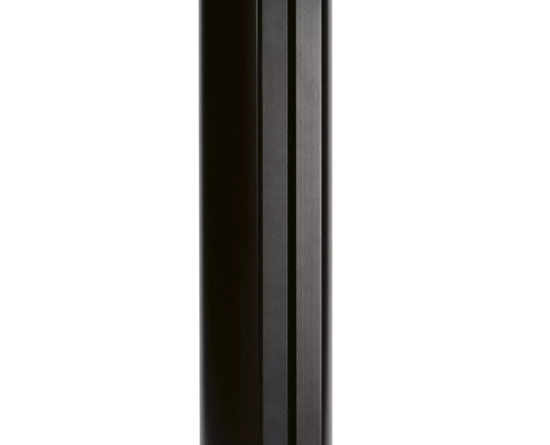

Colonne active 24x100W installation fixe - DANTE 1xRJ45 - RAL

Caractéristiques électroacoustiques :

Conception acoustique de source ligne à commande électronique par 24 haut-parleurs de 4 pouces imprégnés (entièrement néodyme)

Pression acoustique maximale (à 1 m) : 133 dB

Réponse en fréquence : 60 Hz - 17 kHz

Mode de fonctionnement actif, 24 amplificateurs DSP, Classe D

Dispersion nominale : horizontale 110°, verticale 0° à +90° par pas de 0,1° (contrôle numérique)

Angle d'inclinaison vertical : de -40° à +40° par pas de 0,1° (contrôle numérique)

Centre acoustique des deux faisceaux mobile entre 0 et 100 % (du bas vers le haut du haut-parleur)



Caractéristiques physiques :

Boîtier de l'enceinte : Aluminium

Caractéristiques du caisson (L × H × P) : 133 × 3377 × 128 mm

Poids approximatif : 24,3 kg

Couleurs standard : RAL

Façade : Grille avant de la couleur du caisson

Protection : Grille en acier thermolaqué, résistante aux chocs

Points de montage : Rainure en T continue à l'arrière



CAAD Simulation Data :

Simulation data : EASE, Fohhn Designer

Caractéristiques électroniques :

Type d'amplificateur : Pure Path Digital PWM

Prise en charge AES67 : uniquement avec les versions Dante

Canaux DSP : Fohhn Audio DSP (24)

Puissance de l'amplificateur : 24 x 100 W

Réponse en fréquence : 20 Hz - 20 kHz

Gain : 25 dB

Sensibilité d'entrée : 0 dBFS avec AES ou Dante; 1,4 V avec analogique

Rapport signal/bruit : > 105 dB/A

Capteur d'inclinaison : oui

Protection par mot de passe : oui

Économie d'énergie automatique : réglable de 1 s à 12 h, ou en permanence active

Circuit de protection : démarrage progressif, surchauffe, court-circuit, surcharge

Alimentation : 100 V - 240 V AC 50/60 Hz, avec correction du facteur de puissance (PFC)

Consommation électrique : Veille 5 W, max. 600 W

Facteur de puissance (PFC) : > 90 %

Mode veille à faible consommation : Green Power Standby Mode

Dissipation thermique : 210 W, 717 BTU/h, 180 kcal/h (bruit rose, crête 6 dB, 1/4 Pmax)

Plage de température : 0 - 40 °C

Refroidissement : ventilateur thermorégulé

Poids (partie électronique) : environ 4 kg



Contrôle :

Processeurs de signal numérique : 2

limitateurs indépendants : 6

Filtre FIR ou

gain : -80 dB à +12 dB

volume -80 dB à +12 dB

Entrée EQ 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100

Sortie EQ 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100

Limitation sélective à 3 bandes basses / moyennes / hautes

Limiteur / compresseur 2 × Entrée, 1 × Sortie

Noise Gate : 2 × Entrée, 1 × Sortie

X-over Linkwitz-Riley 4ème ordre, 24 dB/octave, High-Pass 10 Hz – 20 kHz, Low-Pass 10 Hz – 20 kHz, 2 × entrée, 1 × sortie dans chaque cas

Delai de entrée : 0.01 – 350 ms ou 3.4 mm – 120 m chacun

Delai de sortie 0.01 – 650 ms ou 3.4 mm – 220 m chacun

Préréglages utilisateur : 100

Simulation faisceau : Fohhn Net, Fohhn Audio Soft

Latence du système : 1.8 ms avec AES, 2.4 ms avec Analogique, Dante +1.8 ms avec les versions Dante

Constantes de temps spécifiques à la bande : Oui

Filtre : 80 bits double précision

AD (avec entrée analogique) : 24 bits / 96 kHz



Entrées et Sorties :

Entrées audio : en option 1 × AES/EBU + 1 × Airea, 2 × Analogique (symétrique par transformateur) ou Dante

Redondance : uniquement avec la version Dante DBF (Dante Primaire & Secondaire)

Canaux d'entrée audio DSP : 2

Liaison audio uniquement avec la version analogique (2)



Contrôle et sécurité à distance :

Contrôle à distance : Fohhn Audio Soft, Fohhn Net

Surveillance à distance : température, protection, signaux, alimentation électrique, Fohhn Net, Fohhn Audio Soft, capteur d'inclinaison, tonalité de pilote

Surveillance de la tonalité de pilote : activable, détectable dans le Maître (sur les deux entrées)

Contact de message de défaut (Fault Message Contact) : uniquement avec la version AES ou analogique (1 × relais 2 × alternatif, Phoenix à 3 broches)

Contact de commutation (Switching Contact) : uniquement avec la version AES ou analogique (chargement de préréglage, veille marche/arrêt)



Connexions :

Connexion principale (interne) : 1 × WAGO à 2 broches, mise à la terre vissée.

Entrées de signal AES : Phoenix à 3 broches + Phoenix à 3 broches Fohhn Net + RJ-45 Airea, Analogique : 2 × Phoenix à 3 broches + Phoenix à 3 broches Fohhn Net, Dante (DUC) : RJ-45 Ethernet 100BASE-TX (Dante + Fohhn Net), Dante (DBF) : 2 × RJ-45 Ethernet 1000BASE-T + 2 × port SFP (Dante + Fohhn Net).

Liaison de signal uniquement avec la version AES (1 × Phoenix à 3 broches Fohhn Net) ou analogique (2 × Phoenix à 3 broches pour l'audio, 1 × Phoenix à 3 broches Fohhn Net).

Contact de message de défaut (Fault Message Contact) : uniquement avec la version AES ou analogique (1 × Phoenix à 3 broches, 1 × Phoenix à 3 broches pour la liaison).

Contact de commutation (Switch Contact) : uniquement avec la version AES ou analogique (1 × Phoenix à 3 broches).



Affichage :

Alimentation marche/arrêt (veille) : uniquement avec la version AES ou analogique (vert = allumé, rouge = en veille, clignotant en rouge = défaut, bleu = signal).

Contrôle réseau : Uniquement avec la version AES ou analogique (réception/envoi de la LED de contrôle à distance).



——————————————————————————————————————————————



Notes et remarques :

Puissance nominale (crête) ; SPL maximum : crête, 20 ms avec un signal de bruit rose filtré en bande passante selon IEC 60268-2 à une octave audessus de la limite inférieure de la bande de fréquences, avec enceinte préréglé bande de fréquences : -10 dB dans des conditions de demi-espace anéchoïque avec enceinte préréglé

Poids : poids net sans équipement optionnel

Dissipation thermique : bruit rose, crête de 6 dB, 1/4 Pmax

Dispersion nominale : -6 dB par rapport à l'axe de dispersion principal, moyenne 1 - 4 kHz
