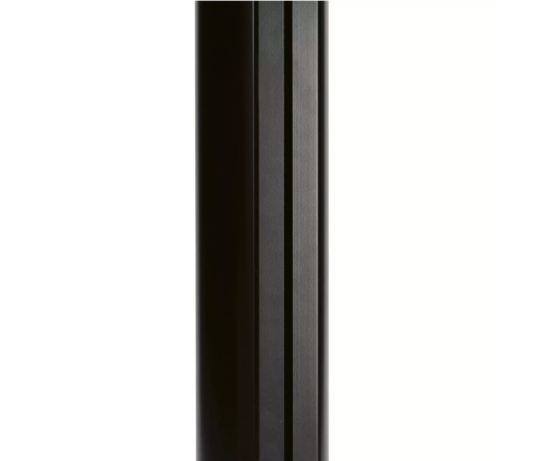

Colonne active 24x100W installation fixe - Analogique - RAL

Caractéristiques techniques :

Conception acoustique : enceinte à source linéaire à orientation électronique

Composants : 24 haut-parleurs de 4 pouces imprégnés (entièrement néodyme)

Niveau de pression sonore maximal (SPL) (1 m) : 133 dB

Réponse en fréquence : 60 Hz – 17 kHz

Mode de fonctionnement : actif, 24 amplificateurs DSP, classe D

Dispersion nominale horizontale : 110°

Largeur de faisceau vertical, contrôlée numériquement : 0° à +90° par incréments de 0,1°

Angle d'inclinaison vertical, contrôlé numériquement : -40° à +40° par incréments de 0,1°

Centre acoustique des deux faisceaux mobile entre 0 et 100 % (du bas vers le haut du haut-parleur)



Caractéristiques physiques :

Boîtier en aluminium

Dimensions (l × h × p) 133 × 3377 × 128 mm

Poids environ 24,3 kg

Couleurs standard noir ou blanc thermolaqué

Façade grille avant de la couleur du boîtier

Protection grille en acier, thermolaquée

Points de fixation rainure en T continue à l'arrière



CAAD Simulation data :

Simulation Data : EASE, Fohhn Designer



Caractéristiques électroniques :

Amplificateur de type Pure Path Digital PWM

Prise en charge AES67 : uniquement avec les versions Dante

Canaux DSP, Fohhn Audio Nombre de canaux DSP : 24

Puissance de l'amplificateur : 24 × 100 W

Réponse en fréquence : 20 Hz – 20 kHz

Gain : 25 dB

Sensibilité d'entrée : 0 dBFS avec versions AES ou Dante ; 1,4 V avec analogique

Rapport signal/bruit > 105 dB/A

Capteur d'inclinaison : Oui

Protection par mot de passe : Oui

Économie d'énergie automatique : Réglable de 1 s à 12 h, ou activée en permanence

Circuit de protection : Démarrage progressif, surchauffe, court-circuit, surcharge

Alimentation électrique : 100 V – 240 V AC 50/60 Hz, alimentation avec correction du facteur de puissance (PFC)

Consommation électrique : Veille 5 W, max. 600 W

Facteur de puissance (PFC) : > 90 %

Faible consommation : Mode veille Green Power

Dissipation thermique 210 W, 717 BTU/h, 180 kcal/h (bruit rose, crête 6 dB, 1/4 Pmax)

Plage de température 0 – 40 °C

Refroidissement Ventilateur à température contrôlée

Poids (partie électronique) : environ 4 kg



Controleur :

Processeurs de signaux numériques 2

Limiteurs indépendants 6

Filtre FIR : Oui

Gain -80 dB – +12 dB

Volume -80 dB – +12 dB

EQ entrée 10 filtres entièrement paramétriques, Gain +/- 12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100

EQ sortie 10 filtres entièrement paramétriques, Gain +/- 12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100

Limitation sélective 3 bandes basses / médiums / aigus

Limiteur/compresseur : 2 × Entrée, 1 × Sortie

Noise Gate 2 × Entrée, 1 × Sortie

Filtre X-over Linkwitz-Riley 4e ordre, 24 dB/octave, coupe-haut 10 Hz – 20 kHz, coupe-bas 10 Hz – 20 kHz, 2 × entrée, 1 × sortie dans chaque cas

Délai d'entrée 0,01 – 350 ms ou 3,4 mm – 120 m chacun

Délai de sortie 0,01 – 650 ms ou 3,4 mm – 220 m chacun

Présets utilisateur : 100

Simulation de faisceau : Fohhn Net, Fohhn Audio Soft

Latence système : 1,8 ms avec AES, 2,4 ms avec Analogique, Dante + 1,8 ms avec versions Dante

Constantes de temps spécifiques à la bande passante : Oui

Technologie de filtrage : Double précision 80 bits

Convertisseur A/N (avec entrée analogique) : 24 bits / 96 kHz



Entrées et Sorties :

Entrées audio : en option 1 × AES/EBU + 1 × Airea, 2 × Analogique (équilibrées par transformateur) ou Dante

Canaux d'entrée audio DSP : 2

Liaison audio : Uniquement avec la version Analogique (2)



Contrôle et surveillance à distance :

Contrôle audio : Fohhn Audio Soft, Fohhn Net

Surveillance à distance : température, protection, signaux, alimentation électrique, Fohhn Net, Fohhn Audio Soft, capteur d'inclinaison, tonalité pilote

Surveillance de la tonalité pilote activable, détectable en Master (sur les deux entrées)

Contact message d'erreur (Fault Message Contact) : Uniquement avec version AES ou Analogique (1 × relais 2 × alternatif, 3 broches Phoenix)

contact de commutation (Switching contact ) : Uniquement avec version AES ou Analogique (préréglage de charge, marche/arrêt veille)



Connexions :

alimentation secteur (interne) :  1 × WAGO 2 broches, mise à la terre vissée

Entrées signal : AES : Phoenix 3 broches + Phoenix 3 broches Fohhn Net + RJ-45 Airea, Analogique : 2 × Phoenix 3 broches + Phoenix 3 broches Fohhn Net, Dante (DUC) : RJ-45 100BASE-TX Ethernet (Dante + Fohhn Net), Dante (DBF) : 2 × RJ-45 1000BASE-T Ethernet + 2 × port SFP (Dante + Fohhn Net)

Liaison de signal uniquement avec version AES (1 × Phoenix 3 broches Fohhn Net) ou Analogique (2 × Phoenix 3 broches pour audio, 1 × Phoenix 3 broches Fohhn Net)

Contact message d'erreur (Fault Message Contact) uniquement avec version AES ou Analogique (1 × Phoenix 3 broches, 1 × liaison Phoenix 3 broches) contact de commutation uniquement avec version AES ou Analogique (1 × Phoenix 3 broches)



Affichage :

Mise en marche/arrêt (veille) : Uniquement avec version AES ou Analogique (vert = marche, rouge = veille, rouge clignotant = anomalie, bleu = signal)

Contrôle réseau uniquement avec version AES ou Analogique (LED réception/envoi télécommande)



———————————————————————————————————————

Puissance nominale (crête) ; SPL maximum : crête, 20 ms avec un signal de bruit rose filtré en bande passante selon IEC 60268-2 à une octave audessus de la limite inférieure de la bande de fréquences, avec enceinte préréglé

Bande de fréquences : -10 dB dans des conditions de demi-espace anéchoïque avec enceinte préréglé

Poids : poids net sans équipement optionnel

Dissipation thermique : bruit rose, crête de 6 dB, 1/4 Pmax dispersion nominale : -6 dB par rapport à l'axe de dispersion principal, moyenne 1 - 4 kHz
