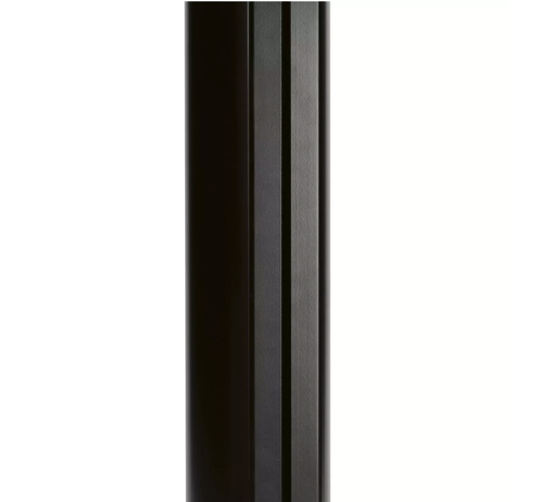

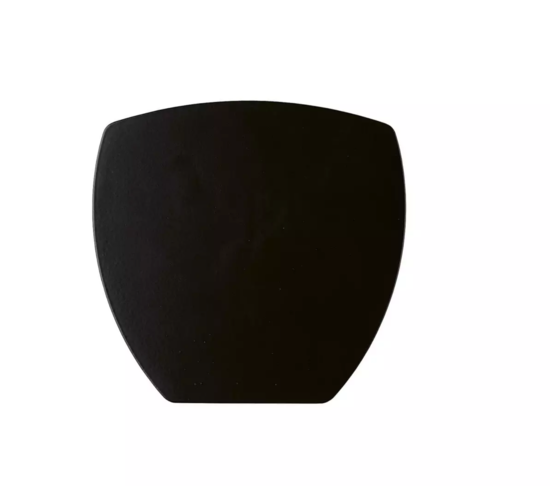

Colonne active 16x100W installation fixe - DANTE 1xRJ45 - RAL

Caractéristiques électroacoustiques :

Conception acoustique : haut-parleur à ligne source électroniquement orientable

Composants : 16 × haut-parleurs de 4" imprégnés (entièrement en néodyme)

SPL maximum (à 1 mètre) : 130 dB

Plage de fréquences : 60 Hz - 17 kHz

Mode opérationnel : actif, 16 × amplificateurs DSP, classe D

Dispersion nominale : Horizontale : 110°

Largeur de faisceau vertical, contrôlée numériquement : de 0° à +90° par incréments de 0.1°

Angle d'inclinaison vertical, contrôlé numériquement : de -40° à +40° par incréments de 0.1°

Centre acoustique : les deux faisceaux sont mobiles entre 0 et 100 % (du bas vers le haut de l'enceinte).

Caractéristiques physiques :

Boîtier en aluminium

Dimensions (l × h × p) : 133 × 2308 × 128 mm

Poids approximatif : 15.1 kg

Couleurs standard : noir ou blanc revêtu de poudre

Design avant : grille avant de couleur du boîtier

Grille de protection : grille en acier, résistante aux chocs de balle, revêtu de poudre

Points de montage : rainure en T continue à l'arrière

CAAD Simulation Data :

Simulation Data ; EASE, Fohhn Designer



Caractéristiques électroniques :



Type d'amplificateur : PWM numérique Pure Path

Prise en charge d'AES67 uniquement avec les versions Dante

Canaux DSP, Fohhn Audio : 16

Puissance de l'amplificateur : 16 × 100 W

Réponse en fréquence : 20 Hz - 20 kHz

Gain : 25 dB

Sensibilité d'entrée : 0 dBFS avec les versions AES ou Dante ; 1,4 V avec analogique

Rapport signal/bruit : >105 dB/A

Capteur d'inclinaison : oui

Protection par mot de passe : oui

Mise en veille automatique réglable de 1 s à 12 h, ou activée en permanence

Circuit de protection : démarrage progressif, surchauffe, court-circuit, surcharge

Alimentation : 100 V - 240 V AC 50/60 Hz, alimentation avec correction du facteur de puissance (PFC)

Consommation électrique : Veille 5 W, max. 400 W

Facteur de puissance (PFC) : > 90 %

Mode veille faible consommation Green Power

Dissipation thermique : 140 W, 478 BTU/h, 120 kcal/h (Bruit rose, crête de 6 dB, 1/4 Pmax)

Plage de température : 0 - 40 °C

Refroidissement : ventilateur à température contrôlée

Poids (électronique) : environ 3 kg



Contrôleur :

Processeurs de signal numérique : 2

Limitateurs indépendants : 6

Filtre FIR : oui

Gain : -80 dB à +12 dB

Volume : -80 dB à +12 dB

Entrée EQ : 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz - 20 kHz, Q 0.1 - 100

Sortie EQ : 10 filtres entièrement paramétriques, Gain +/-12 dB, Fréquence 10 Hz - 20 kHz, Q 0.1 - 100

Limitation sélective à 3 bandes : basses / médiums / hautes

Limiteur / compresseur : 2 × entrée, 1 × sortie

Noise gate : 2 × entrée, 1 × sortie

X-over Linkwitz-Riley 4e ordre, 24 dB/octave, passe-haut 10 Hz - 20 kHz, passe-bas 10 Hz - 20 kHz, 2 × entrée, 1 × sortie dans chaque cas

Retard d'entrée : 0.01 - 350 ms ou 3.4 mm - 120 m chacun

Retard de sortie : 0.01 - 650 ms ou 3.4 mm - 220 m chacun

Préréglages utilisateur : 100

Simulation de faisceau Fohhn Net, Fohhn Audio Soft

Latence système : 1.8 ms avec AES, 2.4 ms avec Analogique, Dante +1.8 ms avec les versions Dante

Constantes de temps spécifiques à la bande : oui

Technologie de filtre : précision double 80 bits

AD (avec entrée analogique) : 24 bits / 96 kHz



Entrées et sorties :

Entrées audio en option : 1 × AES/EBU + 1 × Airea, 2 × Analogique (équilibré par transformateur) ou Dante

Redondance uniquement avec la version Dante DBF (Dante Primaire & Secondaire)

Canaux d'entrée audio DSP : 2

Liaison audio uniquement avec la version Analogique (2)



Contrôle et surveillance à distance :

Contrôle à distance via Fohhn Audio Soft, Fohhn Net

Surveillance à distance : température, de la protection, des signaux, de l'alimentation électrique, via Fohhn Net, Fohhn Audio Soft, du capteur d'inclinaison, de la tonalité pilote

Pilot Tone Monitoring : détectable dans le maître (sur les deux entrées)

Contact de message d'erreur (Fault Message Contact) : uniquement avec la version AES ou analogique (1 × relais 2 × alternatif, Phoenix à 3 broches)

Contact de commutation (Switching Contact) : uniquement avec la version AES ou analogique (chargement de préréglage, mise en veille marche/arrêt)



Connexion :

Connexion principale (interne) : 1 × WAGO à 2 broches, mise à la terre vissée

Entrées de signal : AES Phoenix à 3 broches + Phoenix à 3 broches Fohhn Net + RJ-45 Airea, Analogique : 2 × Phoenix à 3 broches + Phoenix à 3 broches Fohhn Net, Dante (DUC) : RJ-45 Ethernet 100BASE-TX (Dante + Fohhn Net), Dante (DBF) : 2 × RJ-45 Ethernet 1000BASE-T + 2 × port SFP (Dante + Fohhn Net)

Liaison de signal uniquement avec la version AES (1 × Phoenix à 3 broches Fohhn Net) ou analogique (2 × Phoenix à 3 broches pour l'audio, 1 × Phoenix à 3 broches Fohhn Net)

Contact de message d'erreur uniquement avec la version AES ou analogique (1 × Phoenix à 3 broches, 1 × lien Phoenix à 3 broches)

Contact de commutation uniquement avec la version AES ou analogique (1 × Phoenix à 3 broches)



Affichage :

Mise sous tension / hors tension (veille) uniquement avec la version AES ou analogique (vert = allumé, rouge = en veille, rouge clignotant = défaut, bleu = signe)

Contrôle du réseau uniquement avec la version AES ou analogique (LED de contrôle à distance en réception/envoi)



——————————————————————————————————————————

Notes et remarques :

puissance nominale (crête) ; SPL maximum : crête, 20 ms avec un signal de bruit rose filtré en bande passante selon IEC 60268-2 à une octave audessus de la limite inférieure de la bande de fréquences, avec enceinte préréglé

Bande de fréquences : -10 dB dans des conditions de demi-espace anéchoïque avec enceinte préréglé

Poids : poids net sans équipement optionnel dissipation thermique : bruit rose, crête de 6 dB, 1/4 Pmax

Dispersion nominale : -6 dB par rapport à l'axe de dispersion principal, moyenne 1 - 4 kHz
