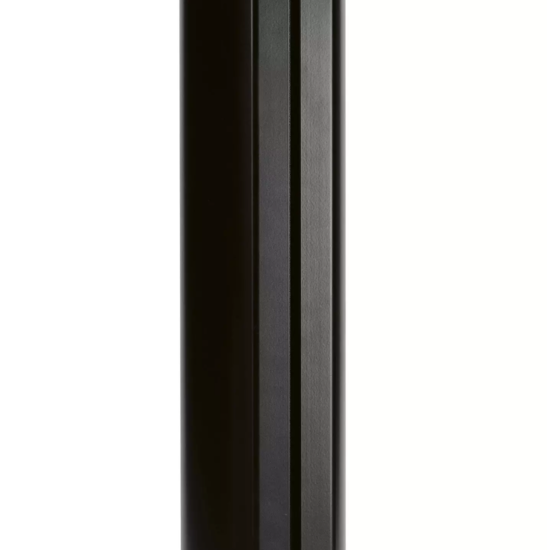

Colonne active 16x100W installation fixe - Analogique - RAL

Caractéristiques électroacoustiques :

Conception acoustique : Enceinte à source linéaire à orientation électronique

Composants : 16 haut-parleurs de 4 pouces imprégnés (entièrement néodyme)

Niveau de pression sonore maximal (SPL) (1 m) 130 dB

Mode de fonctionnement : Active, 16 amplificateurs DSP, Classe D

Réponse en fréquence : 60 Hz – 17 kHz

Dispersion nominale horizontale : 110°

Largeur de faisceau vertical, contrôlée numériquement : 0° à +90° par incréments de 0,1°

Angle d'inclinaison vertical, contrôlé numériquement -40° à +40° par incréments de 0,1°

Centre acoustique : Les deux faisceaux mobiles entre 0 et 100 % (du bas vers le haut du haut-parleur)



Caractéristiques physiques :

Boîtier : Aluminium

Dimensions (l × h × p) : 133 × 2308 × 128 mm

Poids : Environ 15,1 kg

Couleur : RAL

Façade : Grille avant de la couleur du boîtier

Grille de protection : Grille en acier, résistante, thermolaquée

Points de fixation Rainure en T continue à l'arrière



CAAD Simulation Data :

Simulation Data : EASE, Fohhn Designer



Caractéristiques électroniques :



Amplificateur de type Pure Path Digital PWM

Prise en charge AES67 : Uniquement avec les versions Dante

Canaux DSP, Fohhn Audio DSP : 16

Puissance de l'amplificateur : 16 × 100 W

Réponse en fréquence : 20 Hz – 20 kHz

Gain : 25 dB

Sensibilité d'entrée : 0 dBFS avec versions AES ou Dante ; 1,4 V avec Analogique

Rapport signal/bruit : 105 dB/A

Capteur d'inclinaison : Oui

Protection par mot de passe : Oui

Économie d'énergie automatique Réglable de 1 s à 12 h, ou activée en permanence

Circuit de protection : Démarrage progressif, surchauffe, court-circuit, surcharge

Alimentation électrique : 100 V – 240 V AC 50/60 Hz, alimentation avec correction du facteur de puissance (PFC)

Consommation électrique Veille 5 W, max. 400 W

Facteur de puissance (PFC) : 90 %

Faible consommation Mode veille Green Power

Dissipation thermique : 140 W, 478 BTU/h, 120 kcal/h (bruit rose, crête 6 dB, 1/4 Pmax)

Plage de température : 0 – 40 °C

Refroidissement : Ventilateur à température contrôlée

Poids (partie électronique) : environ 3 kg



Controleur :

Processeurs de signaux numériques : 2

Limiteurs indépendants : 6

Filtre FIR : Oui

Gain : -80 dB – +12 dB

Volume : -80 dB – +12 dB

EQ entrée : 10 filtres entièrement paramétriques, Gain +/- 12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100

EQ sortie : 10 filtres entièrement paramétriques, Gain +/- 12 dB, Fréquence 10 Hz – 20 kHz, Q 0.1 – 100

Limitation sélective : 3 bandes graves / médiums / aigus

Limiteur/compresseur : 2 × Entrée, 1 × Sortie

Noise Gate : 2 × Entrée, 1 × Sortie

Filtre X-over : Linkwitz-Riley 4e ordre, 24 dB/octave, coupe-haut 10 Hz – 20 kHz, coupe-bas 10 Hz – 20 kHz, 2 × entrée, 1 × sortie dans chaque cas

Délai d'entrée : 0,01 – 350 ms ou 3,4 mm – 120 m chacun

Délai de sortie 0,01 – 650 ms ou 3,4 mm – 220 m chacun

Présets utilisateur 100

Simulation de faisceau : Fohhn Net, Fohhn Audio Soft Latence système 1,8 ms avec AES, 2,4 ms avec Analogique, Dante + 1,8 ms avec versions Dante

Constantes de temps spécifiques à la bande passante Oui Technologie de filtrage Double précision 80 bits Convertisseur A/N (avec entrée analogique) 24 bits / 96 kHz



Entrées et Sorties :



Entrées audio en option : Optionnellement 1 × AES/EBU + 1 × Airea, 2 × Analogique (équilibrées par transformateur) ou Dante

Redondance : uniquement avec la version Dante DBF (Dante Principal & Secondaire)

Canaux d'entrée audio DSP : 2

Liaison audio : uniquement avec la version analogique (2)



Contrôle et surveillance à distance :



Contrôle à distance : Fohhn Audio Soft, Fohhn Net

Surveillance à distance : température, protection, signaux, alimentation électrique, Fohhn Net, Fohhn Audio Soft, capteur d'inclinaison, tonalité pilote

Surveillance de la tonalité pilote : activable, détectable en Maître (sur les deux entrées)

Contact de message de défaut : Uniquement avec la version AES ou Analogique (1 × relais 2 × alternatif, Phoenix à 3 broches)

Contact de commutation : Uniquement avec la version AES ou Analogique (chargement prédéfini, mise en veille marche/arrêt)



Connexions :

Alimentation secteur (interne) : 1 connecteur WAGO 2 broches, vis de mise à la terre

Entrées de signal : AES : 1 connecteur Phoenix 3 broches, Fohhn Net : 1 connecteur Phoenix 3 broches, Airea : 1 connecteur RJ-45, Analogique : 2 connecteurs Phoenix 3 broches, Dante (DUC) :
1 connecteur RJ-45 100BASE-TX Ethernet (Dante + Fohhn Net), Dante (DBF) :2 connecteurs RJ-45 1000BASE-T Ethernet 2 ports SFP (Dante + Fohhn Net)

Liaison de signal : Uniquement avec la version AES (1 connecteur Phoenix 3 broches Fohhn Net) ou Analogique (2 connecteurs Phoenix 3 broches pour l'audio, 1 connecteur Phoenix 3 broches Fohhn Net).

Contact de message d'erreur (Fault Message Contact) : Uniquement avec la version AES ou Analogique (1 connecteur Phoenix 3 broches, 1 liaison Phoenix 3 broches).

Contact de commutation (Switching Contact) : Uniquement avec la version AES ou Analogique (1 connecteur Phoenix 3 broches).



Affichage :

Mise en marche/arrêt (veille) : Uniquement avec version AES ou Analogique (vert = marche, rouge = veille, rouge clignotant = anomalie, bleu = signal)

Contrôle réseau uniquement avec version AES ou Analogique (LED réception/envoi télécommande)



——————————————————————————————

Notes et remarques :

puissance nominale (crête) ; SPL maximum : crête, 20 ms avec un signal de bruit rose filtré en bande passante selon IEC 60268-2 à une octave audessus
de la limite inférieure de la bande de fréquences, avec enceinte préréglé
bande de fréquences : -10 dB dans des conditions de demi-espace anéchoïque avec enceinte préréglé
poids : poids net sans équipement optionnel
dissipation thermique : bruit rose, crête de 6 dB, 1/4 Pmax
dispersion nominale : -6 dB par rapport à l'axe de dispersion principal, moyenne 1 - 4 kHz
