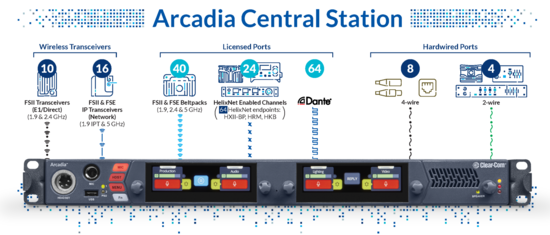

Capacité
Intercom sans fil FreeSpeak
(10) Émetteurs-récepteurs E1 (1.9*, 2.4 GHz)
(16) Émetteurs-récepteurs IP (1.9*, 5GHz)
(40) Beltpacks** (1.9, 2.4, 5GHz)
Intercom filaire HelixNet
(24) Canaux activés**
(64) connexions (HRM, HKB, HXIIBP)
Interfaces réseau audio Dante
(64) Ports Dante**
Configuration
(128) Ports sous licence**
- Beltpack FreeSpeak
- Canal activé par HelixNet
- Port Dante
(100) Canaux
(100) groupes
(200) Rôles pour FreeSpeak et HelixNet

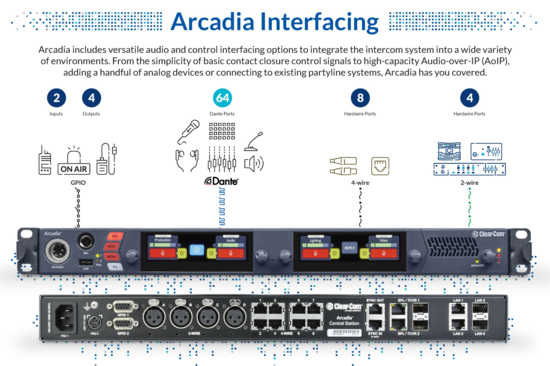

Connecteurs
Casque : XLR-M à 4 broches (X4), XLR-F à 5 broches (X5)
Microphone à col de cygne : ¼" TRS fileté
E/S à 2 fils : (4) XLR-3F
E/S à 4 fils : (8) RJ45
Mode de filtrage audio : Sélectionnable par logiciel
Entrée de programme/sortie de scène : XLR-3F, XLR-3M
Utilisation spéciale du port n°8 en utilisant le câble fourni ;
GPIO : (2) DB9F
Ports FreeSpeakII E1 TCVR/SPL : 2 x RJ45, 2 x SFP (RJ45 ou SFP)
Synchronisation DECT FSII : 2 x RJ45 (entrée et sortie)
LAN : 2 x RJ45, 2 x SFP (Fonction assignable)
Connecteur d'alimentation CA : IEC-C14
Connecteur d'alimentation DC : KPJX-4S-S
Vis de mise à la terre : Terminal
Entrée du microphone
Type d'entrée : Dynamique/Electret - sélectionnable
Tension du micro-casque : 5V
Niveau d'entrée (nominal) : -45dBu
Niveau d'entrée (max) : -10dBu
Réponse en fréquence : 200Hz à 12kHz ±3dB
Seuil du limiteur micro : -35dBu ±3dB
Gamme de l'écrêteur de micro : ≥ 20dB
Haut-parleur et amplificateur
Haut-parleur : 1.6 x 2.8"
Charge : 4Ω
Niveau maximal du haut-parleur : 87dB ± 2dB SPL A à 3ft/1m
Réponse en fréquence : 100Hz - 10kHz
Niveau de sortie maximum avant 1% de distorsion : 18dBu ± 2dB
Distorsion harmonique totale (THD) : < 0,5% THD à 1kHz
Interfaces niveau ligne à 4 fils
Entrée et sortie symétriques à transformateur
Entrée :
Niveau nominal : 0dBu (sélectionnable)
Niveau maximum : +18dBu
Réponse en fréquence : 80Hz à 20kHz ±3dB
Impédance : >= 10KΩ
Sortie :
Niveau nominal : 0dBu (sélectionnable)
Niveau maximum : +18dBu
Réponse en fréquence : 80Hz à 20kHz ±3dB
Impédance : 200Ω + 10
Interfaces Partyline à 2 fils
Pontage asymétrique à haute impédance
Compatibilité : Clear-Com, RTS-TW avec appel et coupure de micro à distance.
Terminaison : Optionnel par paire (A/B ou C/D)
Nulling : Calibrage automatique initié par l'utilisateur
Profondeur d'atténuation : >60dB à 1kHz
Niveau nominal : -18dBu (CC), -12dBu (RTS-TW)
Espace de tête : 18dB
Réponse en fréquence : 200Hz à 12kHz. ±3dB
Impédance : >= 10KΩ en pontage
Distorsion harmonique totale (THD) : < 0,1% THD @ 1 kHz
Alimentation : 560mA en option par paire (A/B ou C/D)
Tension : 25-28V DC
Entrées logiques - GPI
Affectables à l'activation des points de croisement audio
Entrée : 2
Style : Isolation optique
Plage de tension d'entrée : 4 - 30V DC ou AC
Courant d'entrée : >=1.2mA requis
Sorties logiques - GPO/Relais
Assignables aux touches de conversation, d'appel et aux points de croisement audio.
Sorties : 4
Style : SPDT / Relais de puissance
Normalisées : Ouvert ou fermé, broches séparées
Tension de commutation (Max) : 30V DC
Courant de commutation (Max) : 1A
Alimentation
Alimentation interne CA :
Gamme de fréquences d'entrée : 100 - 240V AC
Gamme de fréquence d'entrée : 50 - 60Hz
Puissance d'entrée (Max) : 160W
BTU (Max) : 545BTU/h
Connecteur d'alimentation d'entrée : IEC-C14
Entrée d'alimentation DC :
Voltage : 12V DC ± 5
Courant (Max) : 12A
Puissance (Max) : 144W
BTU (Max) : 491BTU/hr
Connecteur d'alimentation d'entrée : KPJX-4S-S
conditions d'utilisation
Fonctionnement : 0° à 45°C (32° à 113°F)
Stockage : 30° à 70°C (86° à 158°F)
Humidité : 20-90 % sans condensation
